如何設置GPIO – RM UHD系列

DS-16x00-RM UHD / DS-8x00-RM UHD / DS-4x00-RM UHD系列具備GPIO功能（4個輸入和4個輸出），請參閱以下步驟進行GPIO的設置:

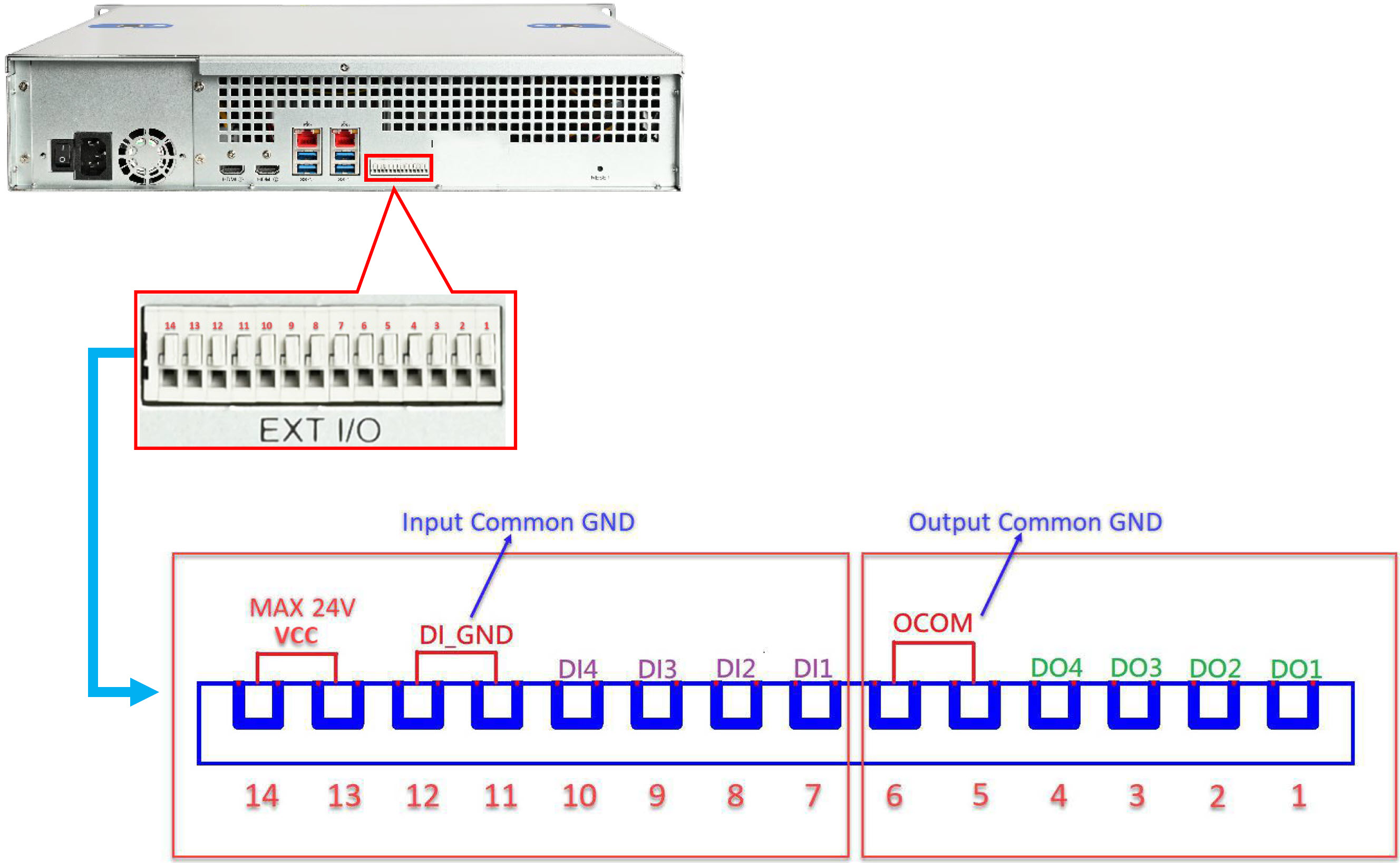

每個腳位的定義

(1) 腳位14和腳位13共享相同功能 – VCC

(2) 腳位12和腳位11共享相同功能 – DI_GND

(3) 腳位10 = DI4

(4) 腳位9 = DI3

(5) 腳位8 = DI2

(6) 腳位7 = DI1

(7) 腳位6和腳位5共享相同功能 – OCOM

(8) 腳位4 = DO4

(9) 腳位3 = DO3

(10) 腳位2 = DO2

(11) 腳位1 = DO1

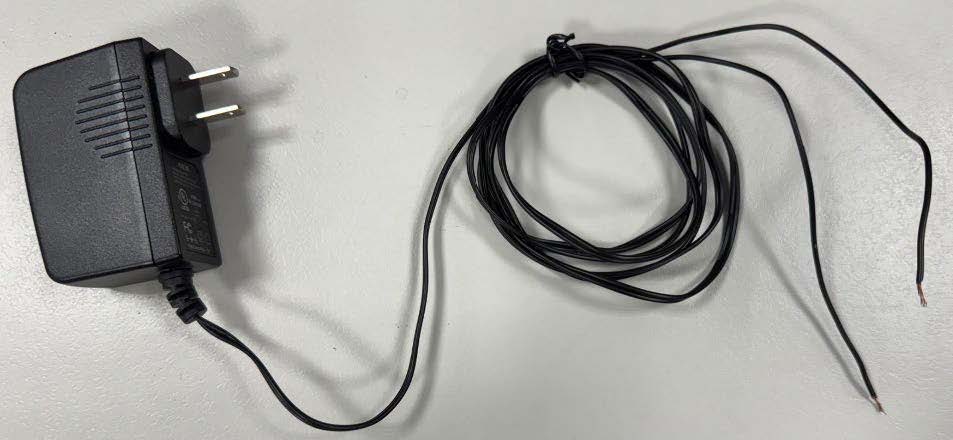

RM UHD系列的GPIO為全隔離式，因此需要另外連接一個直流輸入裝置（DC 12V~24V），使用者可使用變壓器作為直流輸入裝置（DC 12V~24V）。

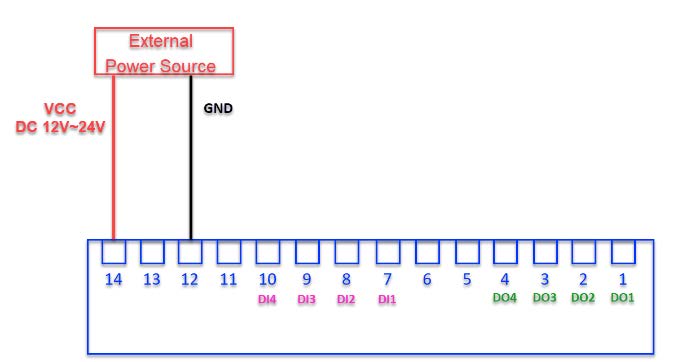

直流輸入裝置（DC 12V~24V）與GPIO的接線方式

註：將直流輸入裝置（DC 12V~24V）連接至GPIO前，請先確認直流輸入裝置（DC 12V~24V）的每條電線對應到正確的電路功能。

直流輸入裝置（DC 12V~24V）

1. 將直流輸入裝置的VCC接入GPIO的腳位14

2. 將直流輸入裝置的GND接入GPIO的腳位12

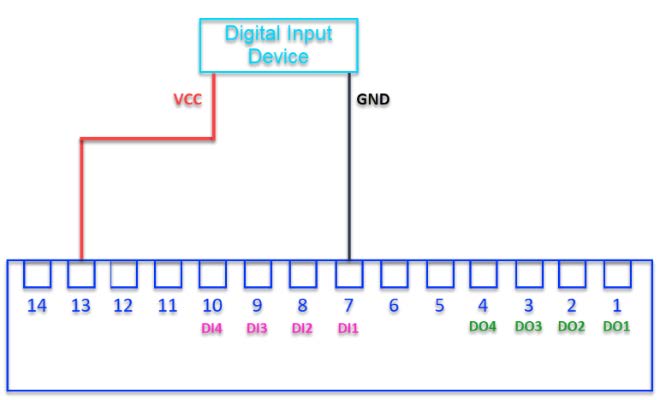

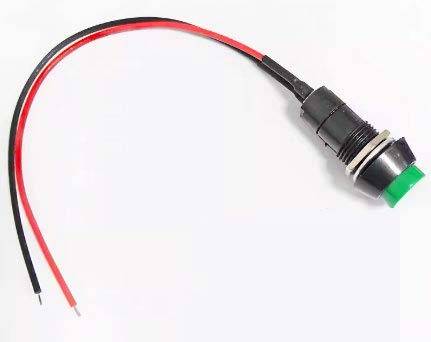

數位輸入裝置與GPIO的接線方式（例：DI 1）

註：將數位輸出裝置連接至GPIO前，請先確認數位輸出裝置的每條電線對應到正確的電路功能。

數位輸入裝置

1. 將數位輸入裝置的VCC接入GPIO的腳位13

2. 將數位輸入裝置的GND接入GPIO的腳位7

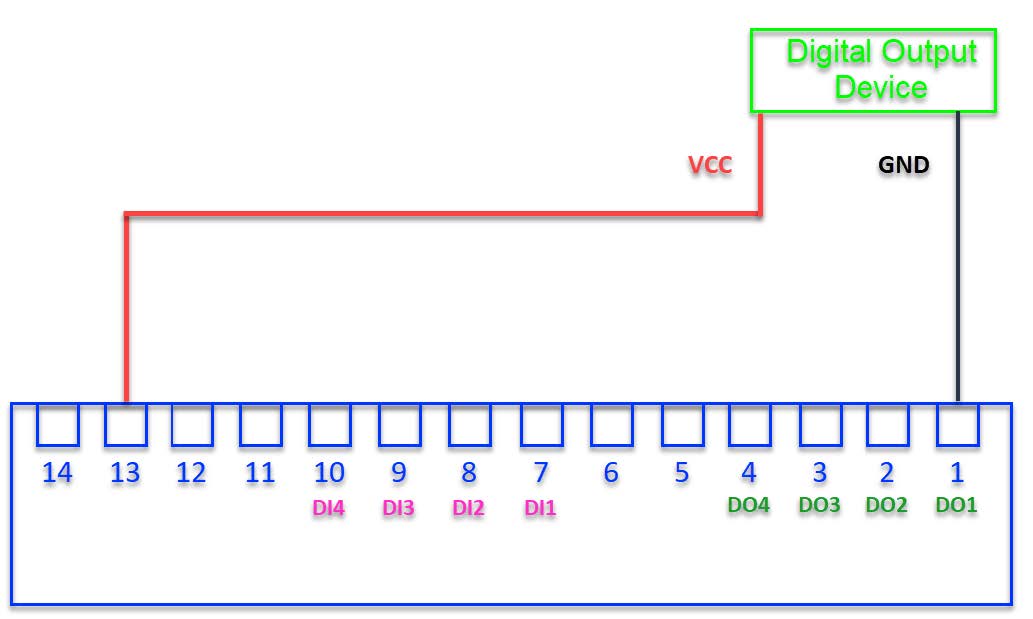

數位輸出裝置與GPIO的接線方式（例：DO 1）

註：將數位輸出裝置連接至GPIO前，請先確認數位輸出裝置的每條電線對應到正確的電路功能。

1. 數位輸出裝置

1.1 將數位輸出裝置的VCC接入GPIO的腳位13

1.2 將數位輸出裝置的GND接入GPIO的腳位1

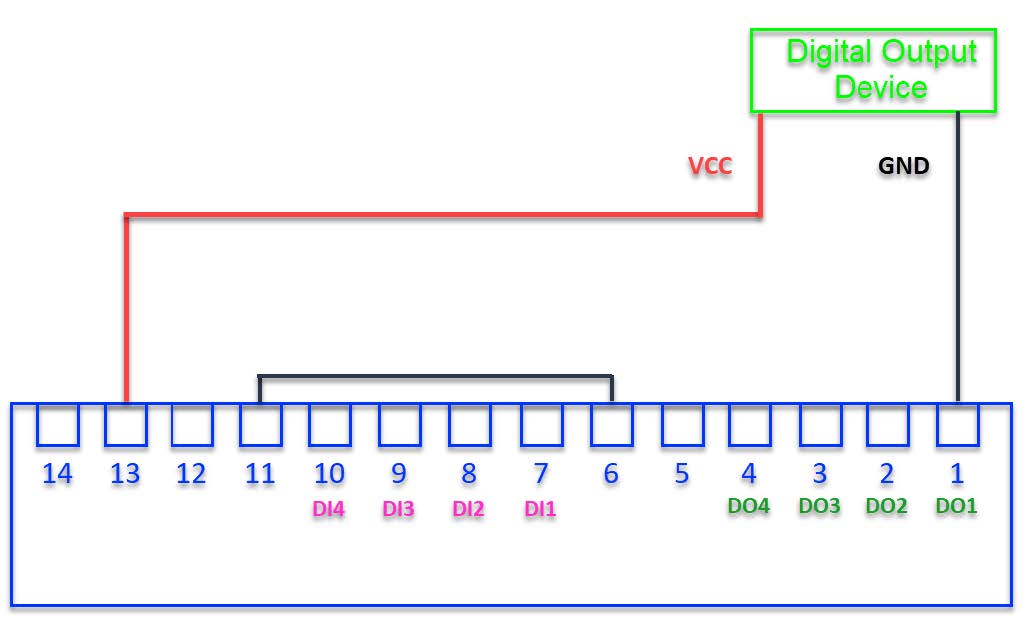

2. 連接DI_GND & OCOM

2.1 用一條電線，一端接入GPIO的腳位11，另一端接入GPIO的腳位6

有關GPIO的詳細電路圖，請參閱以下連結：
https://www.digiever.com/resource/Documents/FAQ/Rack-Mount_GPIO.pdf

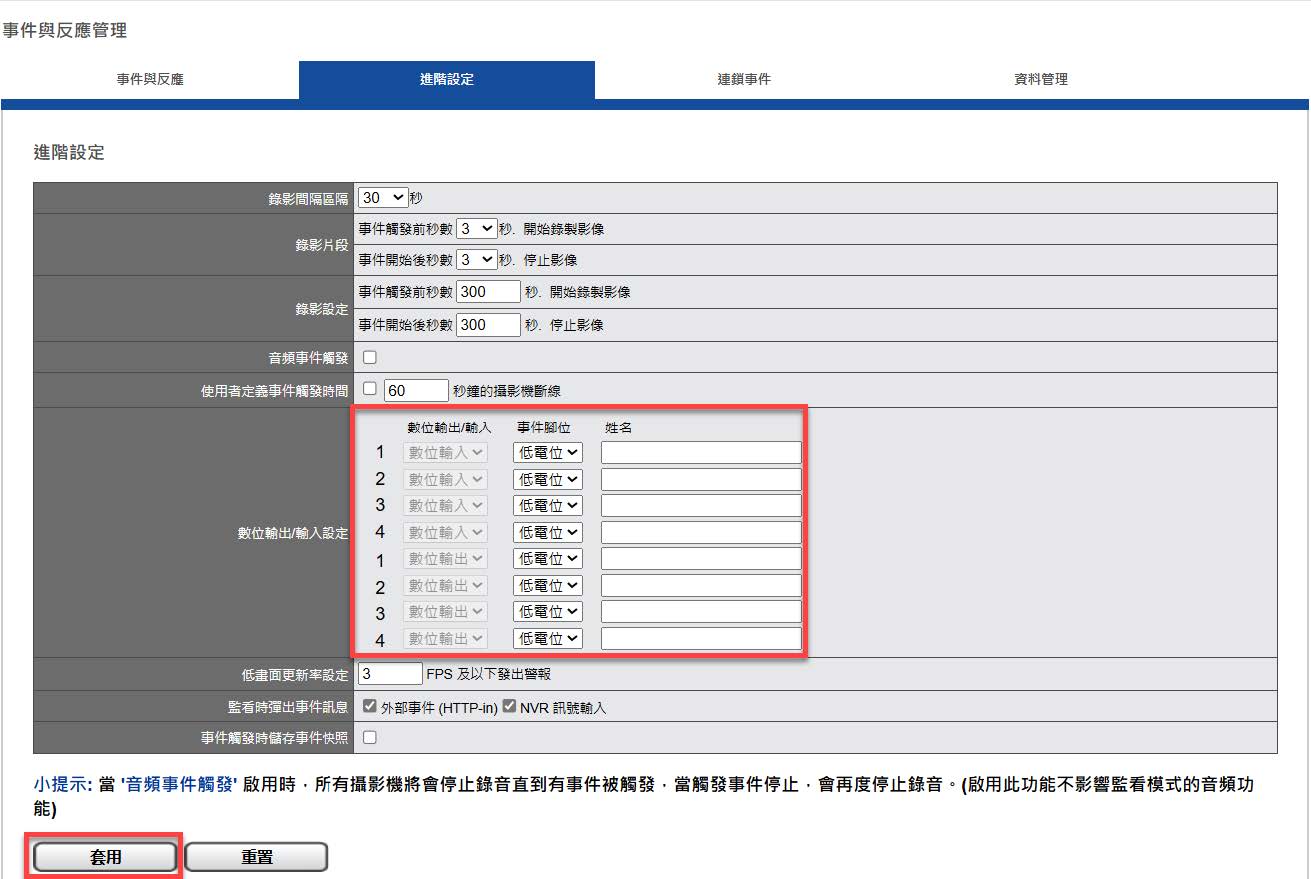

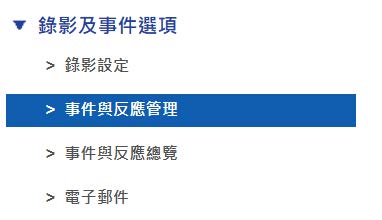

NVR數位輸入/輸出的預設值

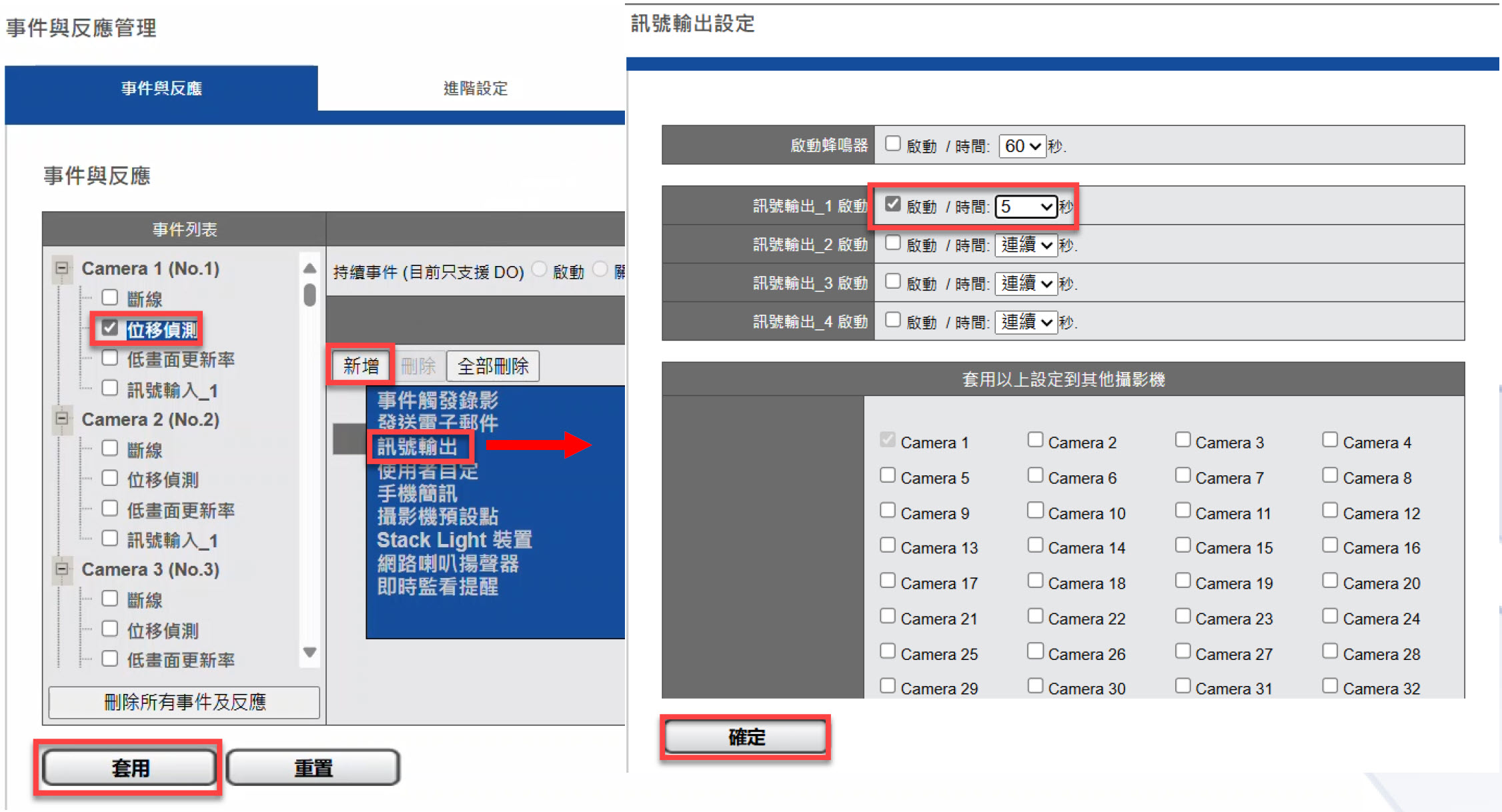

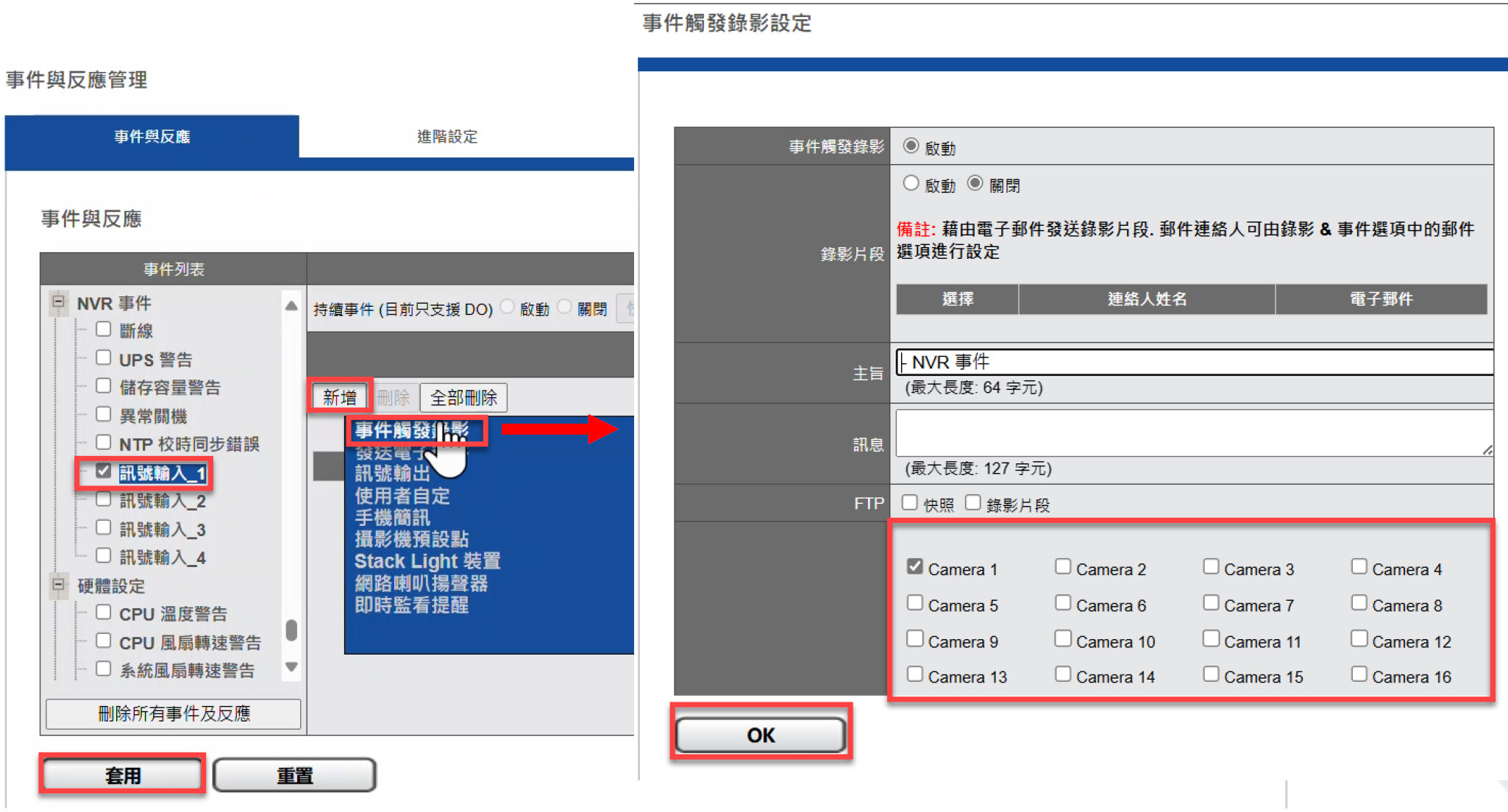

NVR數位輸入/輸出的初始電位狀態預設為低電位，當其中一個DI變為高電位時，NVR會將其視為一個事件。因此，當使用者的數位裝置的DI初始電位狀態為高電位時，NVR會立即將其視為一個事件。在進階設定頁面中，使用者可以根據所使用的數位輸入/出裝置，設定NVR數位輸入/輸出的初始電位狀態，然後點擊套用以保存設定。
